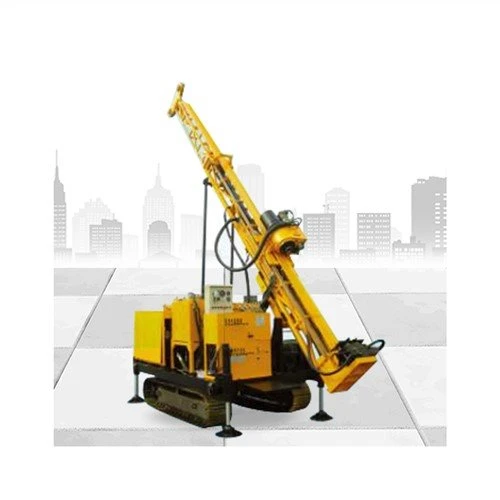

جهاز الحفر الأساسي المثبت على الزاحف

محرك ديزل

النموذج / الإزاحة

WP6G240E330 (الاتحاد الأوروبي المرحلة IIIA) / 6.7 لتر

الطاقة / معدل RPM

176 كيلوواط (240 حصانًا) / 2200 دورة في الدقيقة

قدرة الحفر

BQ

2050m

HQ

1350m

NQ

1800m

PQ

950m

رأس الحفر

دوران المحرك

محرك هيدروليكي ثنائي السرعات

دورة في الدقيقة

ثلاث نوبات وتغيير غير متدرج: 0-1250 دورة في الدقيقة

فتاحة الرأس

600 ملم

ظرف هيدروليكي (PQ)

243000N
يفتح هيدروليكيًا
القدرة المحورية القابضة 243000 نيوتن

الأعلى. عزم الدوران

6200 N·m

قطر عقد

121 ملم

الأعلى. قدرة الرفع للمغزل

235 كيلو نيوتن

الأعلى. قوة التغذية

80 كيلو نيوتن

قدرة الرافعة الرئيسية

سرعة الرفع (سلك واحد)

0-65 م / دقيقة (طبلة عارية)

قوة الرفع (سلك واحد)

120 كيلو نيوتن

قطر الأسلاك الفولاذية

20-22 ملم

طول السلك الفولاذي

45 m

قدرة الرافعة السلكية

قوة الرفع (سلك واحد)

15 كيلو نيوتن (3372 رطلًا) (أسطوانة عارية)

قطر الأسلاك الفولاذية

6-8 ملم

طول السلك الفولاذي

2200m

سارية

ارتفاع الصاري

9.5m

زاوية الحفر

45 درجة أفقيًا إلى 90 درجة رأسيًا لأسفل

تغذية السكتة الدماغية

3700 مم

ضربة الانزلاق

1000 مم

سحب التغذية

25 طن

اقتحام التغذية

9 طن

رود بول

3 أمتار أو 6 أمتار (9.84 قدمًا أو 19.68 قدمًا)

مضخة الطين

حجم الإخراج

250 لتر / دقيقة

ضغط التفريغ

8. 0 ميجا باسكال

المشبك القدم

لقط النطاق

55. 5-118 ملم
من خلال الفتحة Ф165mm

آحرون

وزن

10.50 طن

أبعاد النقل (L × W × H)

5880 × 2240 × 2480 مم

طريقة النقل

الزاحف الصلب
